碳化硅（SiC）作为第三代宽禁带半导体的核心材料，凭借高频高效、耐高温、低损耗的特性，已成为新能源汽车、光伏储能、工业电源、AI 数据中心等领域功率器件升级的核心方向。封装形式直接决定器件的电流承载能力、散热性能、寄生参数水平与系统适配性，是碳化硅器件选型与产品设计的核心维度。
分立器件是碳化硅功率器件的基础形态，以单颗芯片为核心搭配标准化封装输出，具备方案灵活、成本可控、选型丰富的核心优势，功率覆盖从几十瓦到数十千瓦区间，是消费电子、工业电源、车载辅助电源等场景的核心器件。封装形式直接决定分立器件的安装工艺、散热上限与电气性能，不同封装对应不同的功率等级与应用场景，是产品设计阶段的核心选型要素。以下将逐一解析主流分立碳化硅器件的封装特性与适用场景。

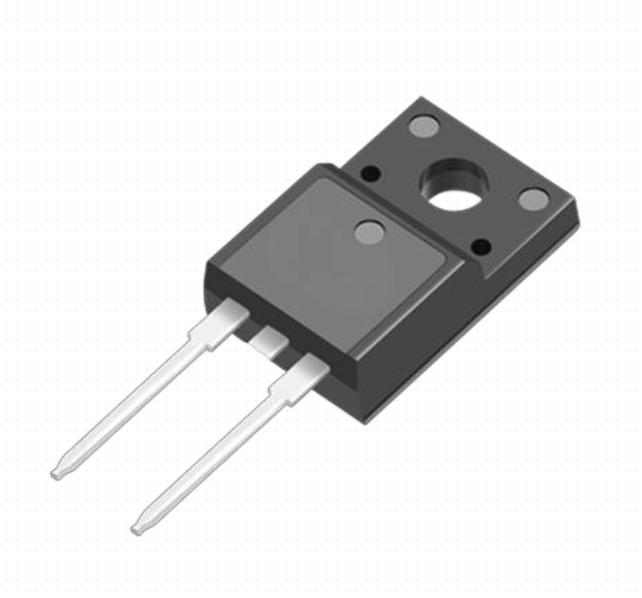

TO-220 封装 —— 小功率碳化硅的入门级标准封装
作为电力电子领域普及度最高的插件封装，TO-220 陪伴硅基功率器件走过了数十年发展历程。在碳化硅替代浪潮中，这一经典封装凭借极强的兼容性与极低的替换成本，成为低功率场景率先落地碳化硅方案的核心载体。
TO-220 是电力电子领域最经典的插件式封装，是碳化硅肖特基二极管（SBD）与小电流 MOSFET 的低成本载体，完全兼容传统硅器件的 PCB 布局，是碳化硅替代硅基器件的入门级方案。
引脚配置：
常见 2 引脚（二极管）、3 引脚（MOSFET），通孔焊接，安装机械强度高
散热方式：
背面金属裸露，通过螺钉固定外接散热器，导热路径短
绝缘特性：
常规版本为非绝缘封装，需额外加装绝缘垫片实现与散热器的电气隔离
电压覆盖：650V ~ 1700V
电流范围：3A ~ 20A
系统适配功率：100W ~ 3kW
单管典型耗散功率：30W ~ 100W
小功率开关电源与辅助电源、家电变频控制器、光伏微型逆变器、低压充电桩辅助模块、工业仪表电源。
成本最低、供应链最成熟，可直接替代同封装硅基 FRD/IGBT，无需大幅修改 PCB 设计，适合对体积要求不高的低功率场景。
整体来看，TO-220 封装的碳化硅器件是企业入门碳化硅应用的最优选择，无需改动原有硬件设计，即可快速完成产品能效升级，尤其适合对成本敏感、功率等级不高的通用工业与消费类电源产品。
